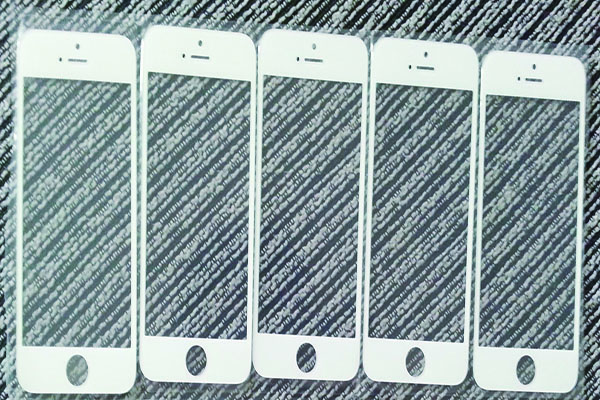

該款油墨是為能夠滿足觸摸屏行業高性能要求而開發的雙組份玻璃油墨，固化后的涂膜具有良好的附著力、耐水性和化學抗性，同時也具有良好的印刷適應性、較高的表面硬度和耐磨性等優點。
適用范圍：常規用于普通玻璃、鋼化玻璃。
油墨印刷操作工藝：添加TCB-100B固化劑10%并稀釋后以350目～420目網版印刷；
第一度130℃×8min；第二度130℃×8min；
第三度130℃×8min；最后一度(130～150)℃×30min條件烘干。
技術參數見下表：
測試項目 | 測試方法 | 測試結果 |
油墨細度 | GB/T1724-79 | ≤8μm |
表面張力 | 達因筆使用規范 | ≥32 |
超聲波洗滌 | 常規洗滌液/65°C/2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
耐水煮 | 浸入100℃去離子水中2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
高低溫濕熱循環 | 80℃/95%RH(8Hr)//-40℃（2Hr）共10個循環 | ①不起泡；②不起皺；③無異色；④百格測試100% |
硬度 | 三菱鉛筆成45度角/受力500克/測不同處3次 | ≥2H |
附著力 | 劃百格/3M膠紙連拔5次 | 百格測試100% |
表面電阻 | 測其表面電阻5處（≤80%RH） | ≥1010 歐姆 |
耐酸 | 浸入25℃/5%的H2 SO4 溶液中2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
耐堿 | 浸入25℃/5%的NaOH 溶液中2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
耐酒精 | 試驗機負載200克力、棉絨布浸蘸99%以上酒精來回摩擦100次 | ①不掉色；②不失光 |
耐溶劑（丙酮） | 試驗機負載200克力、棉絨布浸蘸化學純丙酮來回摩擦50次 | ①掉色；②不失光 |
1、性能特點：
顯著優勢表現在符合環保、中高的表面張力、良好的觸變結果（不易尺寸變化）、干速中等、腐蝕性弱等特點。
2、使用方法:
1）使用前請按10%的比例添加配套的TCBT-100B固化劑及適量稀釋劑，并充分攪拌均勻后方可印刷。
2）推薦烘烤溫度為130℃，時間為15min，其他條件時請先行確認是否可行，以免影響成品質量。
3）多層疊印時，第一層可130℃×8min固化，第二層可130℃×8min固化，最后一層以(130～150)℃×20min至完全固化以確
保質量。
4）稀釋劑種類選取及用量完全取決于印刷網目目數、環境條件及印刷效果來調節。
3、儲存條件：
使用前及使用后該系列油墨，均應將油墨容器完全密封且置于陰涼通風。
